• 项目介绍

HZ-DCS工业自动化系统

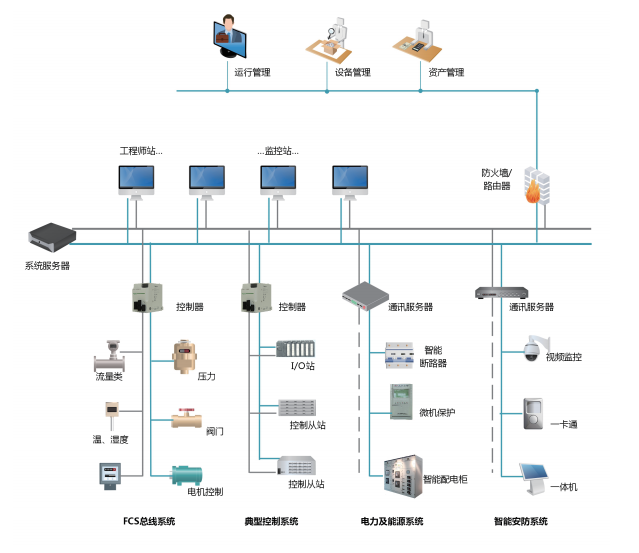

一、系统结构

       半岛在线体育网 HZ-DCS 系列过程自动化控制系统采用三层结构,包括执行控制层、监控层和生产管理层。该系统能够轻松地实现工厂从原料进厂、加工生产、入库存储、出库及产品追溯的全过程自动化控制及信息化管理。为智能制造、智慧工厂体系搭建健壮坚实的平台。



二、系统特点

1、完善的功能支撑

1)支持电源、通讯、控制站、服务站、输入输出模块的全冗余系统结构,保证在线无扰切换。

2)支持 EMC III 防护等级,所有电子元器部件均满足 G3 防腐要求,满足多行业不同恶劣环境工作需求。

3)控制器及 IO 模件满足 SIL2/SIL3 高完整性及可靠性要求。

4)内置 AMS 智能设备管理功能,满足智能仪表诊断、管理功能需求。

5)支持向上拓展运维、生产、能源、质量等管理及可视化功能。

2、开放灵活的组网

1)基于高速网络构建控制网络及信息网络,嵌入式防火墙及安全程序保障系统组网安全。

2)支持冗余、非冗余、混合、本安等多种组网模式,满足一重、二重、三重、四重化结构需求。

3)支持广泛的通信接口和协议,包括:OPC、TCP/IP、FF、Profibus DP/PA、Modbus RTU/TCP、Hart、IEC61850以及用户自定义通信协议。

3、 专业及模块化工程

1)支持 IEC61131-3 国际标准,可采用 5 种通用编程语言。

2)内嵌多个标准模块、标准操作符以及标准函数。

3)采用面向对象的编程模式,针对不同行业的特点及需求 , 开发高针对性的行业专家功能库,降低系统开发调试时间及降低用户维护系统的难度。

4、 过程控制及管理融合

1)融合公司综合监控及生产管理系统,以智能设备为基础,以开放的通信技术为载体,覆盖设备、系统、人,实现多方协同,提升企业的生产效率,降低综合成本。

2)多功能模块支持生产管理、运维管理、质量管理、能源管理,在满足生产过程控制的同时满足数字化绿色工厂建设需求。

3)支持 IMS/SIS/MES/MOM 等多级信息化系统融合,支撑工厂智能制造。



三、主要功能

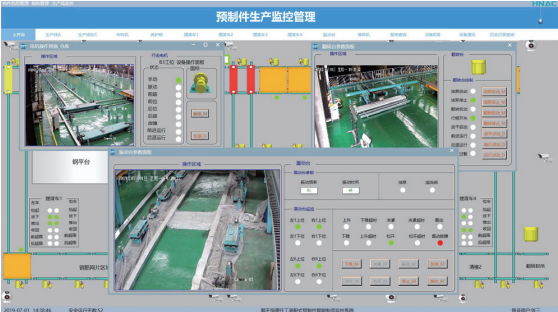

1、过程控制

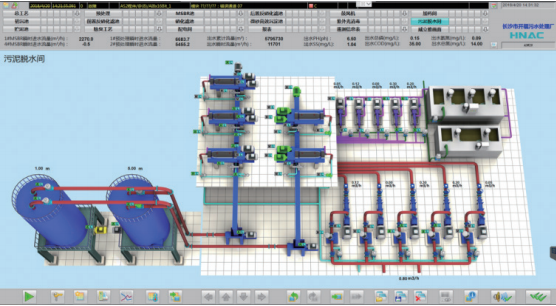

1)3D 人机界面,直观高效。

2)设备一键启停控制及预防。

3)设备测量与计量。

4)设备报警监控。

5)运行数据对比及分析、产生协同的实时决策。
6)远程客户端监控。




2、综合监控

1)生产与监控融合,满足同一平台实现管控一体需求。

2)支持多异构系统集成,含视频、安防、消防、空调、出入库、考勤、多媒体等,满足地铁、楼宇、制造工厂应用场景需求。

3)支持多种应急预案及系统联动功能,保障生产及工作安全。

4)支持特定场合 AI 视频识别,满足无人化工作需求。

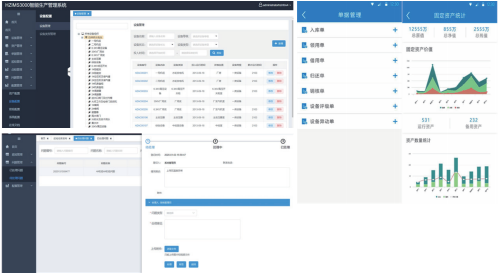

3、生产管理

1)以设备模块为生产管理系统的核心模块,从设备基本信息、资产信息、运行记录等多个维度实现对设备全生命周期的管理。

2)以存货档案为核心,实现资产从入库到使用过程(出库、领用、调拨等)至报废的全生命周期管理。
管理巡检、点检、定期试验等过程中产生的缺陷,指派缺陷工单完成消缺,并形成设备缺陷台账为运维提供决策依据。



4、 能源管理

1)实时能耗数据监控。

2)能耗分时、分部门、分单位数据监控。

3)能源趋势监控。

4)能耗年、月、日报表生成。

5)能耗数据对比及分析、产生协同的实时决策。

6)远程客户端监控。
7)结合 BIM 技术的先进应用。




5、质量管理

1)过程标准数据的跟踪与对比。

2)工艺质量参数的实时跟踪与报告。

3)工艺批次管理、成品质量的追溯及管理。
40质量数据对比及分析、产生协同的实时决策。
